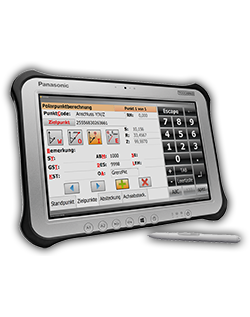

Betriebssystem

Windows 11 Pro

Prozessor

Intel® Core™ i5-10310U vPro™

RAM

16 GB (max. 32 GB) DDR4

Datenspeicher

512 GB OPAL NVMe SSD (1 TB optional)

Grafikchip

Intel® UHD Graphics

Display

10,1" Aktivmatrix (TFT) Farb-LC-Display 1920 x 1200 (WUXGA) mit blendfreiem, Handschuh-bedienbarem kapazitivem Touchscreen (bis zu 1.000 cd/m²) und IP55 Digitizer-Stift

Schnittstellen

Bluetooth 5.1
Serieller Anschluss
USB 3.1
USB 3.1 Typ-C
LAN
Port-Replikator
Dual Antenna Connector
Optional 4G / 5G

Abmessungen

279 mm x 188 mm x 23,5 mm

Gewicht

Ca. 1190 Gramm

Kameras

Innenkamera: 2 MP mit IR / Privacy Shutter
Außenkamera: 8 MP mit Autofokus und LED-Leuchte

Stromversorgung

Standard: Ca. 12 Stunden
Erweiterung: Ca. 18,5 Stunden
Standard: Lithium-Ionen 11,4 V, 4360 mAh min. (50 Wh)
Erweiterung: Lithium-Ionen 10,8 V, 6300 mAh min. (68 Wh)

Umgebungsbed.

Sturzfestigkeit: MIL-STD 810H, 180cm
Staub- & Wasserfestigkeit: IP65
Betriebstemperatur: -29°C bis 63°C

Weitere Informationen finden Sie hier.

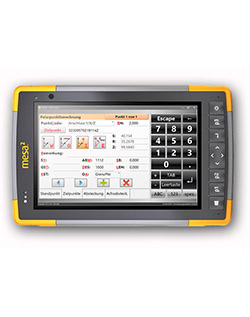

Betriebssystem

Windows 8.1 Pro Update

Prozessor

Intel® Core i5-4310U vPro

Speicher

4 GB DDR3
128 GB SSD

Schnittstellen

HDMI
1 x USB 2.0
1 x USB 3.0
Bluetooth 4.0
WLAN

Abmessungen

270 x 188 x 19 mm

Gewicht

ca. 1,1 kg

Display

25,65 cm (10,1")
1920x1200 Pixel

Umgebungsbed.

Wasser- und staubdicht (IP65)

Stromversorgung

16 V / 4400 mAh Lithium-Ionen wiederaufladbar

Weitere Informationen finden Sie hier.

Betriebssystem

Microsoft® Windows 10

Prozessor

Quad-core Intel® Pentium N4200

Speicher

8GB RAM (LPDDR4)
128 GB oder 256 GB Datenspeicher
MicroSDXC Slot

Wireless Schnittstellen

Long-Range Bluetooth® Smart Ready-Technologie, Version 5.0 + EDR, Klasse 1.5, Unterstützung für BLE
Wi-Fi 802.11 a/b/g/n/ac, 2,4 GHz und 5 GHz
2x2 MIMO
4G LTE mit Unterstützung für mehrere Mobilfunkanbieter

Physische Schnittstellen

12V DC Stromversorgungseingangsbuchse
USB 3.0 x 1
3,5 mm Audiobuchse
Optionaler RS-232 9-Pin D-Sub-Anschluss mit 5V DC oder 12V DC Stromausgang
Docking-Anschluss (Stromversorgung, USB 2.0, HDMI und Ethernet)
Doppelter digitales Mikrofoneingang

Abmessungen

137 x 215 x 35 mm

Gewicht

680 - 907 g (je nach Ausstattung)

Tasten

LED-Hintergrundbeleuchtung
Navigationsfeld
3 Frei konfigurierbare Funktionstasten
Windows / Home Taste
Power Taste
Enter Taste

Display

7" LCD, 1280 x 800 px

Umgebungsbed.

IP68 (Wasserdicht für bis zu 2 Stunden, bei 1,4 M)
Stoßunempfindlich (1,2 M auf Beton)
Betriebstemperatur: -20°C bis 50°C
Lagertemperatur: -30°C bis 70°C
MIL-STD-810G Norm (siehe Datenblatt)

Stromversorgung

Herausnehmbarer Li-Ionen-Akku mit 43,2 Wattstunden
Betriebsdauer von 8-10 Stunden pro Ladung
Austauschbarer Akku
Optimiert für volle Leistung, auch bei kalten Temperaturen
Lange Lebensdauer
Hot-Swap-Akku (Optional)

Weitere Informationen finden Sie hier.

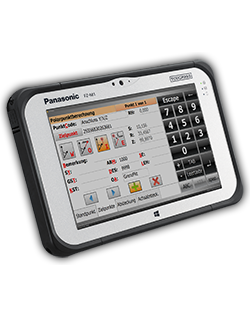

Betriebssystem

Windows 8.1 Pro

Prozessor

Intel® Core™ i5-4302Y vPro

Speicher

4 GB DDR3
128 GB SSD

Schnittstellen

1x USB 3.0
Bluetooth
WLAN
4G

Abmessungen

203 x 132 x 18 mm

Gewicht

540 g

Display

17,78 cm (7")
1280 x 800 Pixel

Umgebungsbed.

Wasser- und staubdicht (IP65)

Stromversorgung

7.2 V / 3320 mAh Lithium-Ionen wiederaufladbar

Zubehör

Betriebsanleitung
Gebündelte Stromadapter
Schnellstartübersicht

Weitere Informationen finden Sie hier.

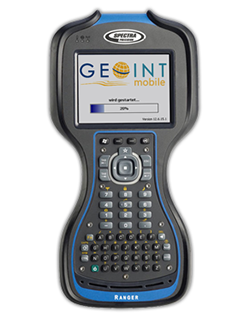

Betriebssystem

Windows EC7

Prozessor

TI OMAP4430 1GHz Dual-core ARM® Cortex™-A9 MPCore™

Speicher

1 GB RAM
2 GB Datenspeicher

Schnittstellen

SD Kartensteckplatz (SDHC)
Seriell RS232
5-poliger Kontakt-Anschluss (USB)
Integriertes Bluethooth
Integriertes WLAN

Abmessungen

284 x 150 x 49 mm

Gewicht

1095 Gramm

Tastatur

QWERTY-Tastatur

Display

800 x 480 Pixel
(WVGA) Farb-TFT mit LED Hintergrundbeleuchtung und Touchscreen

Umgebungsbed.

spritzwassergeschützt
stoßunempfindlich

Stromversorgung

11.1 V / 2800 mAh Lithium-Ionen wiederaufladbar

Integrierte Komponenten

5 Megapixel Kamera

Weitere Informationen finden Sie hier.

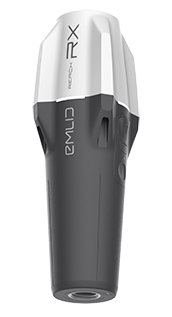

Gerätspezifikationen

Abmessungen

172 mm x 51 mm x 51 mm

Mount

5/8"-11 UNC

Gewicht

250 Gramm

Betriebstemperatur

-20°C bis +65°C

Schutzart

IP68 (Maximal 30 Minuten bei 1,5 Meter Wassertiefe)

Positionierung

RTK

H: 7 mm + 1 ppm
V: 14 mm + 1 ppm

Fixdauer

ca. 5 Sekunden

Satellitensysteme

GPS/QZSS L1C/A, L2C
GLONASS L1OF, L2OF
BeiDou B1I, B2I
Galileo E1B/C, E5b

Kanäle

184

Updaterate

5 Hz

Stromversorgung

Akkulaufzeit

16 Stunden

Akku

Li-Ion 5200 mAh

Aufladen

USB Type-C, 5V 2A

Zertifizierungen

FCC, CE, IC

Verbindungsmöglichkeiten

Kommunikation

Bluetooth 4.2 (Low Energy)

Schnittstellen

USB Typ-C

Eingangs Datenformat

RTCM3

Eingangs Protokoll

NTRIP

Positionierungsdaten

NMEA

Gerätspezifikationen

Abmessungen

126 mm x 126 mm x 142 mm

Gewinde

5/8"-11 UNC

Gewicht

950 Gramm

Betriebstemperatur

-20°C bis +65°C

Schutzart

IP67 (kurzes Eintauchen)

Positionierung

Statisch

H: 4 mm + 0,5 ppm
V: 8 mm + 1 ppm

PPK

H: 5 mm + 0,5 ppm
V: 10 mm + 1 ppm

RTK

H: 7 mm + 1 ppm
V: 14 mm + 1 ppm

Fixdauer

ca. 5 Sekunden

Neigungskompensation

RTK + 2 mm + 0,3 mm/°

Satellitensysteme

GPS/QZSS L1C/A, L2C
GLONASS L1OF, L2OF
BeiDou B1I, B2I
Galileo E1-B/C, E5b

Kanäle

184

Updaterate

Bis zu 10 Hz

IMU

6 DOF

Stromversorgung

Akkulaufzeit

18 Stunden mit Neigungskompensation
22 Stunden ohne Neigungskompensation

Akku

Li-Ion 5200 mAh, 7,2 V, 37,44 Wh

Aufladen

USB Type-C 5V, 3A

Schnittstellen

LoRa-Radio (Senden und Empfangen)

Frequenz: 868 - 915 MHz
Leistung: 0,1 W
Reichweite: Bis zu 8 km

UHF-Radio (Nur Empfangen)

Frequenz: 410 - 470 MHz
Protokoll: TRIMTALK 450S
Modulationstyp: GMSK

LTE-Modem - Bänder

FDD-LTE: 1, 2, 3, 4, 5, 7, 8, 12, 13, 18, 19, 20, 26, 28, 66
TD-LTE: 38, 40, 41
UMTS (WCDMA/FDD): 1, 3, 2, 4, 5, 6, 8, 19
Quad-Band: 850/1900, 900/1800 MHz

W-LAN

802.11b/g/n

Bluetooth

4.0/2.1 EDR

Physische Schnittstellen

RS-232, USB Type-C

Protokolle

NTRIP, RTCM3
NMEA, LLH/XYZ

Datenerfassung

RINEX, NMEA, LLH/XYZ, UBX

Interner Speicher

16 GB

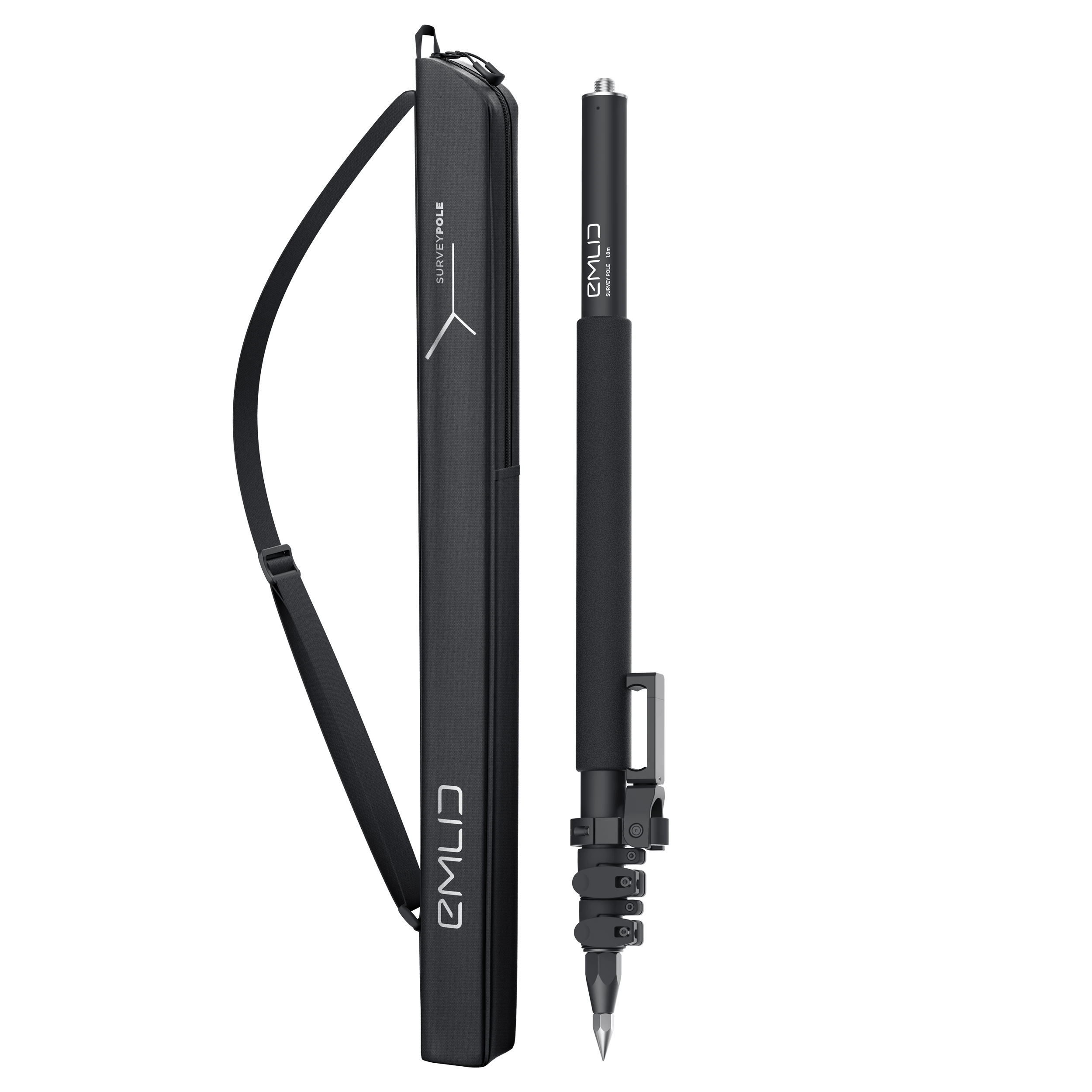

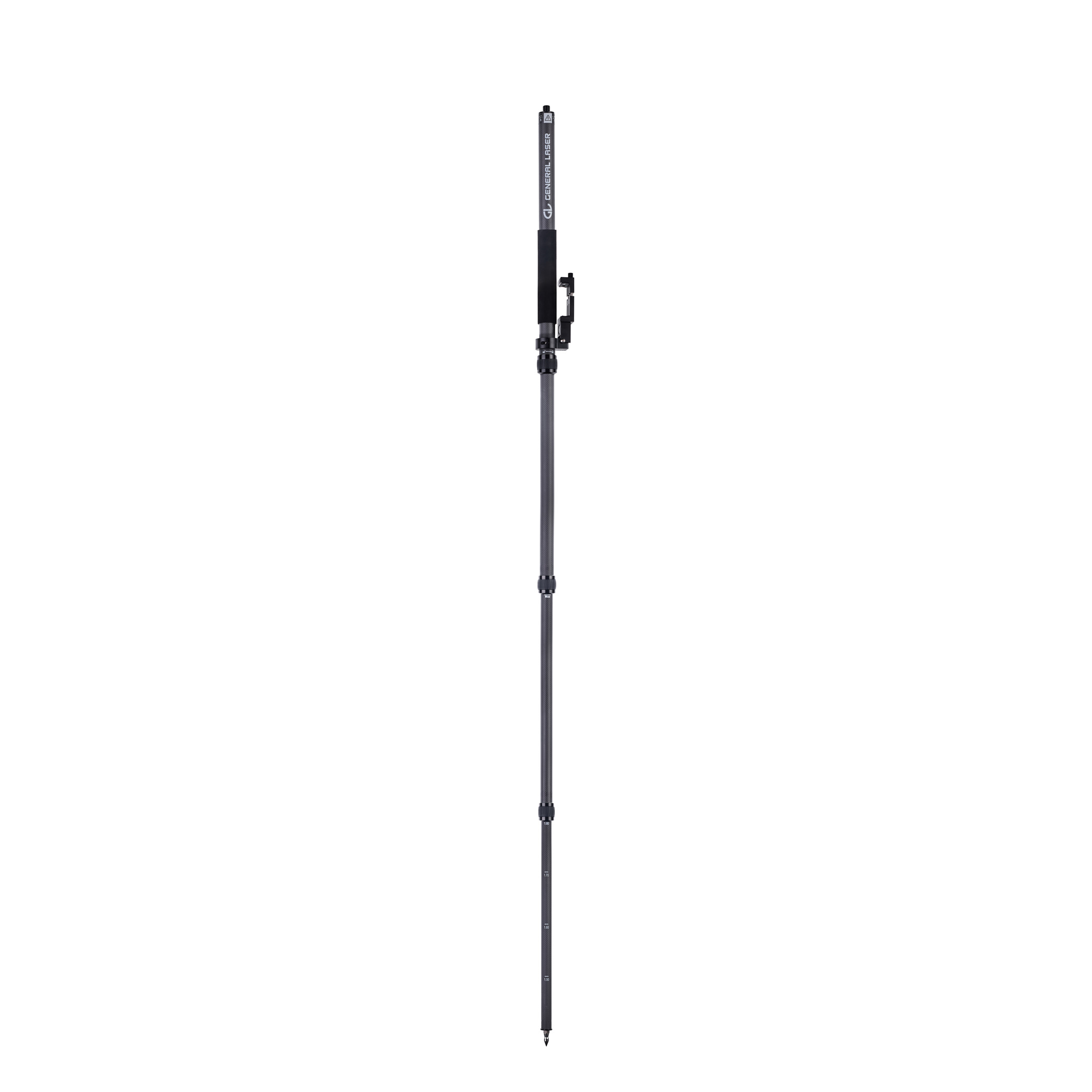

0,74m eingefahren

Die leichte und kompakte Bauweise mit nur 0,74 Meter Länge im geschlossenen Zustand ist praktisch für Außendiensteinsätze.

1,8m ausgefahren

Die dreiteilige Konstruktion ist im ausgefahrenen Zustand 1,8 Meter lang und bietet zuverlässige Stabilität, dank der Flip-Locks.

5/8″ Gewinde

Das standard 5/8″-Gewinde bietet Kompatibilität mit den meisten geodätischen Geräten.

Gleichmäßig verteiltes Gewicht

Leicht, aber trotzdem stabil. Sie können den Stab mit einem befestigten Empfänger tragen, ohne sich Sorgen machen zu müssen, dass dieser herunterfällt.

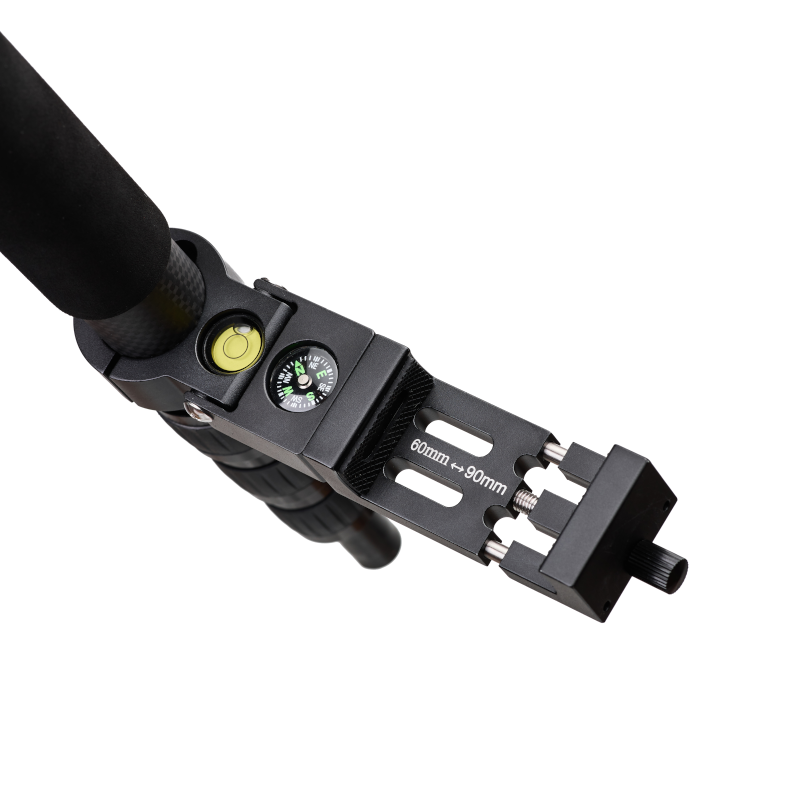

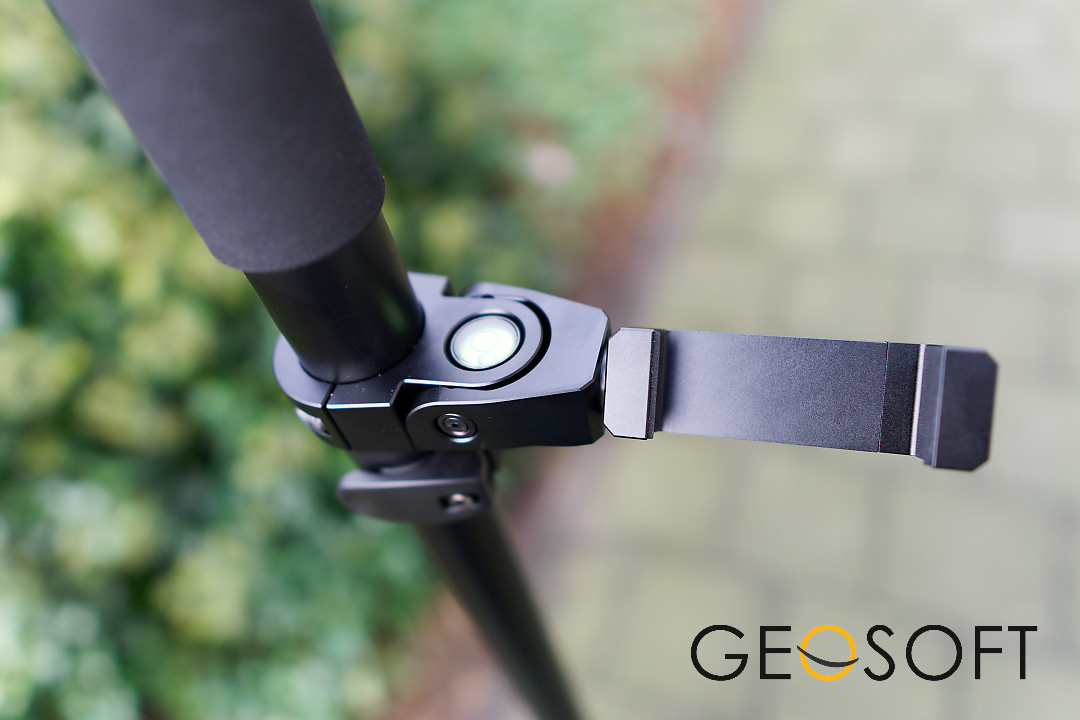

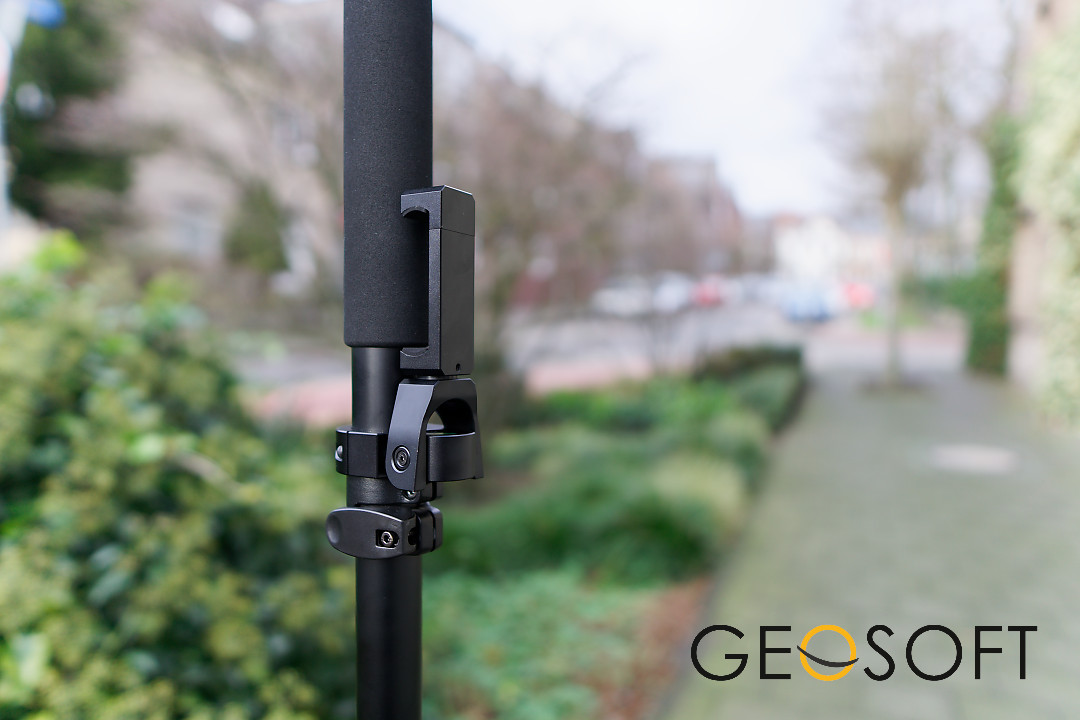

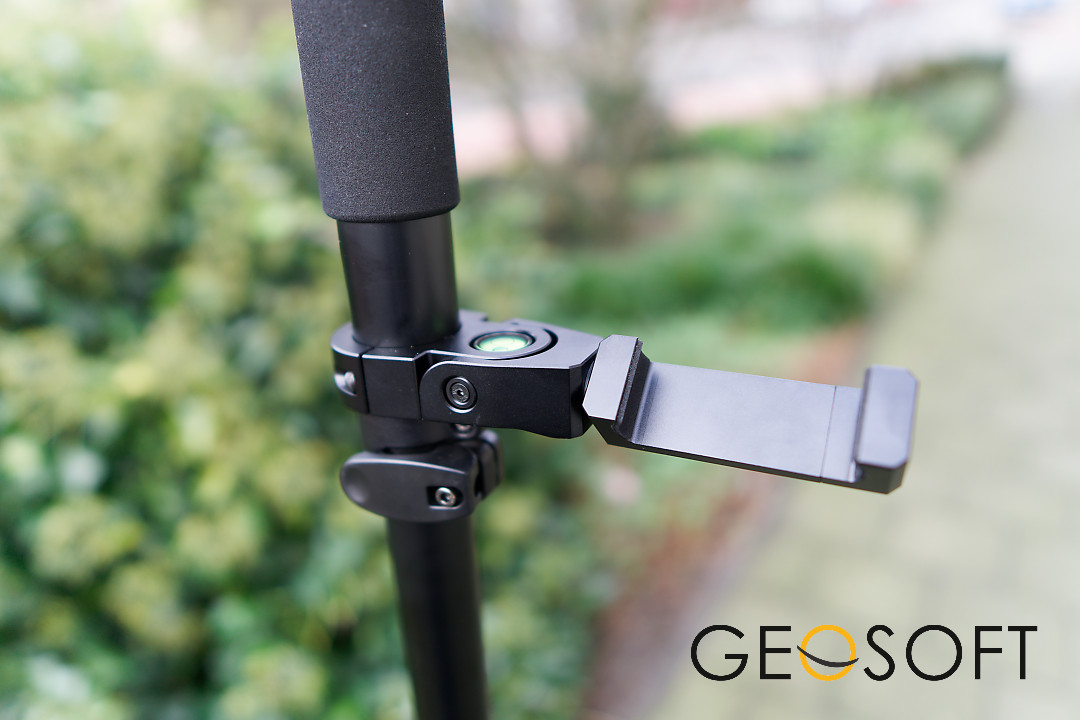

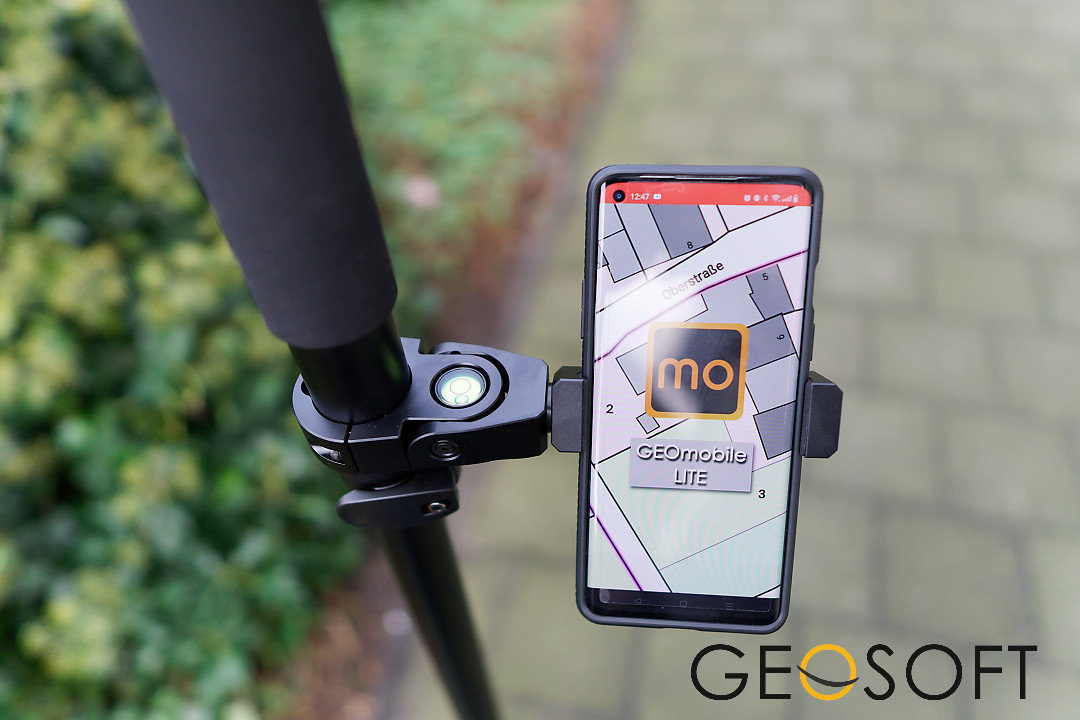

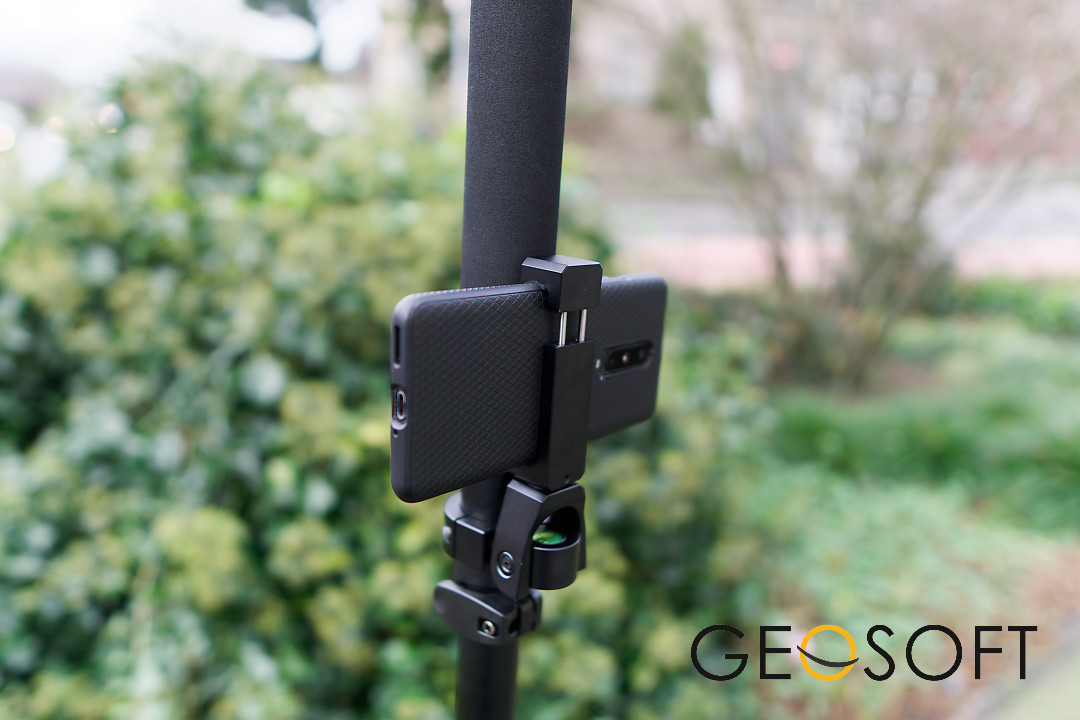

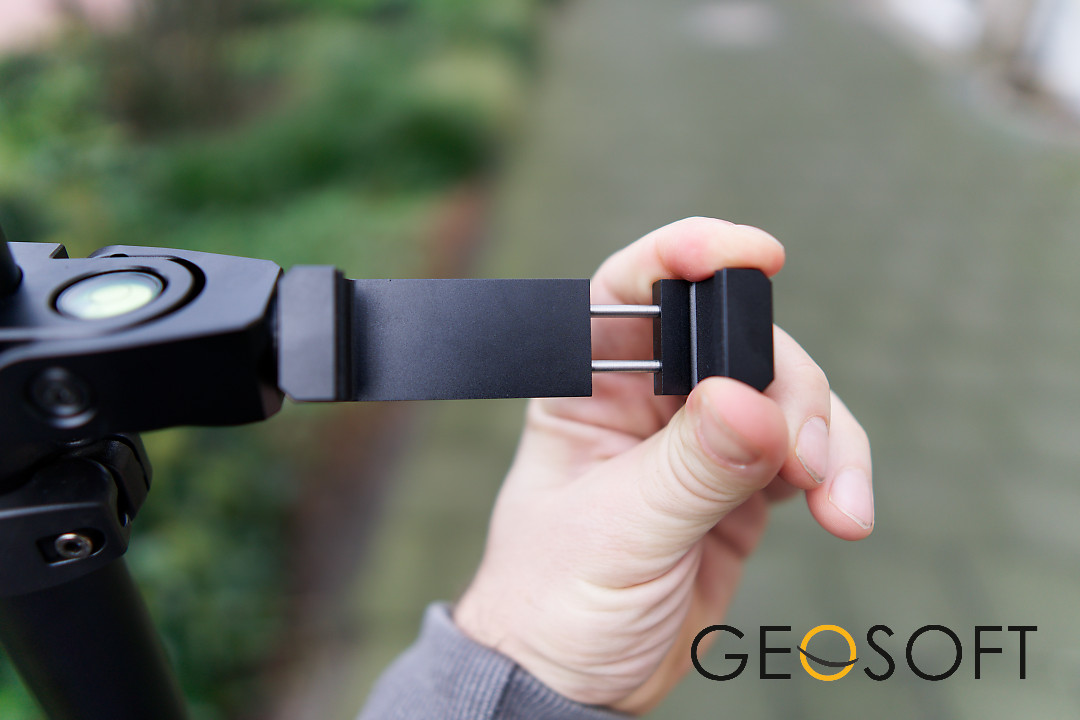

Smartphone-Halterung

Die Smartphone-Halterung kann problemlos an dem Vermessungsstab montiert bleiben, da sie sich einklappen lässt und so perfekt mit in die Tragetasche passt.

GNSS Technologie

Anzahl der Kanäle

800 Kanäle optional

GPS

Ll, L2, L5

GLONASS

Ll, L2

BeiDou

Bl, B2, B3

Galileo

El, E5a, E5b

QZSS

Ll, L2, L5

SBAS

Ll

Datenformat

NMEA-0183

Korrekturdatenformat

RTCM 2.X, RTCM 3.X

Positionierungsraten

1 - 5 Hz

Initialisierungszeit

< 1 s

Kaltstart

< 40 s

Genauigkeiten

RTK

Horizontal: 8 mm + 1 ppm
Vertikal: 15 mm + 1 ppm

Statisch

Horizontal: 2,5 mm + 1 ppm
Vertikal: 5 mm + 1 ppm

DGPS

Horizontal: 0,4 m
Vertikal: 0,8 m

IMU

Spezifikationen

Kalibrierungsfrei
Unabhängig von elektromagnetischen Einflüssen

Neigungsangabe

Neigung bis zu 60° möglich

Genauigkeit

8 mm + 0,4 mm/0 bis 30° Neigung
< 4 cm bis 60° Neigung

Datenformate und Speicherung

Speicher

32 GB

Korrekturdatenformate

RTCM2.3, RTCM3.X, RTCM3.2, CMR, CMR+

Verbindungen

Bluetooth

V4.0 Dualer Modus (BT/BLE)

GSM

L TE-TDD/FDD/TD-SCDMA/UMTS/EVDO/CDMA lx/GSM

WIFI

802.11 b/g/n

UHF

Frequenz: 410 - 470 MHz
Protokolle: TrimTalk, TrimMark3, South, PCC-EOT

Batterie

Kapazität

7,4 V, 9600 mAh, fest verbaut

Akkulaufzeit

Bis zu 15 h

Ladezeit

Bis zu 4 h

Umgebungsbedingungen

Betriebstemperatur

-20°C bis +70°C

Lagertemperatur

-40°C bis +85°C

Luftfeuchtigkeit

100%

Stoßsicher

übersteht einen Fall aus 1,5 Metern Höhe auf Beton

Schutzklasse

IP67 (staubdicht, Schutz gegen zeitweiliges Untertauchen)

Gerätspezifikationen

Material

Gehäuse aus Magnesiumlegierung + ABS/PC-Abdeckung

Maße

Ø 133*75 mm

Gewicht

760 Gramm inklusive Akku

Interface

4 LED-Anzeigen, 1 Taste
