GEOgraf

Tauschen Sie bidirektional Daten mit dem CAD-System GEOgraf aus.

Eine zuverlässige GEOgraf®-Anbindung ohne zusätzliche Module

Wir setzen weiterhin auf die altbewährte "Grafbat-Schnittstelle", jedoch mit mehr Komfort und erweiterten Funktionen. Der erneuerte Export ersetzt die bisherige OLI-Schnittstelle. Wir haben uns bewusst für diesen Weg entschieden, da es sich um eine zuverlässige Anbindung handelt, auf GEOgraf®-Seite kein weiteres Modul für den Austausch von Daten benötigt wird und somit Kosten in Anschaffung und Wartung gespart werden können.

Aus GEO8 heraus legen Sie ein neues GEOgraf® Projekt an, aktualisieren oder öffnen es. Beim Anlegen und Aktualisieren übergeben wir die von Ihnen vorher ausgewählten Daten (Kartengrundlage, Messdaten, GEO8 eigenen Grafikelemente) und öffnen das GEOgraf®-Projekt im Anschluss.

Nutzen Sie unser Datenkarussell in der Kombination GEORG – GEO8 – GEOgraf®, um auch hier von einem durchgängigen Datenfluss zu profitieren.

Weitere Neuerungen:

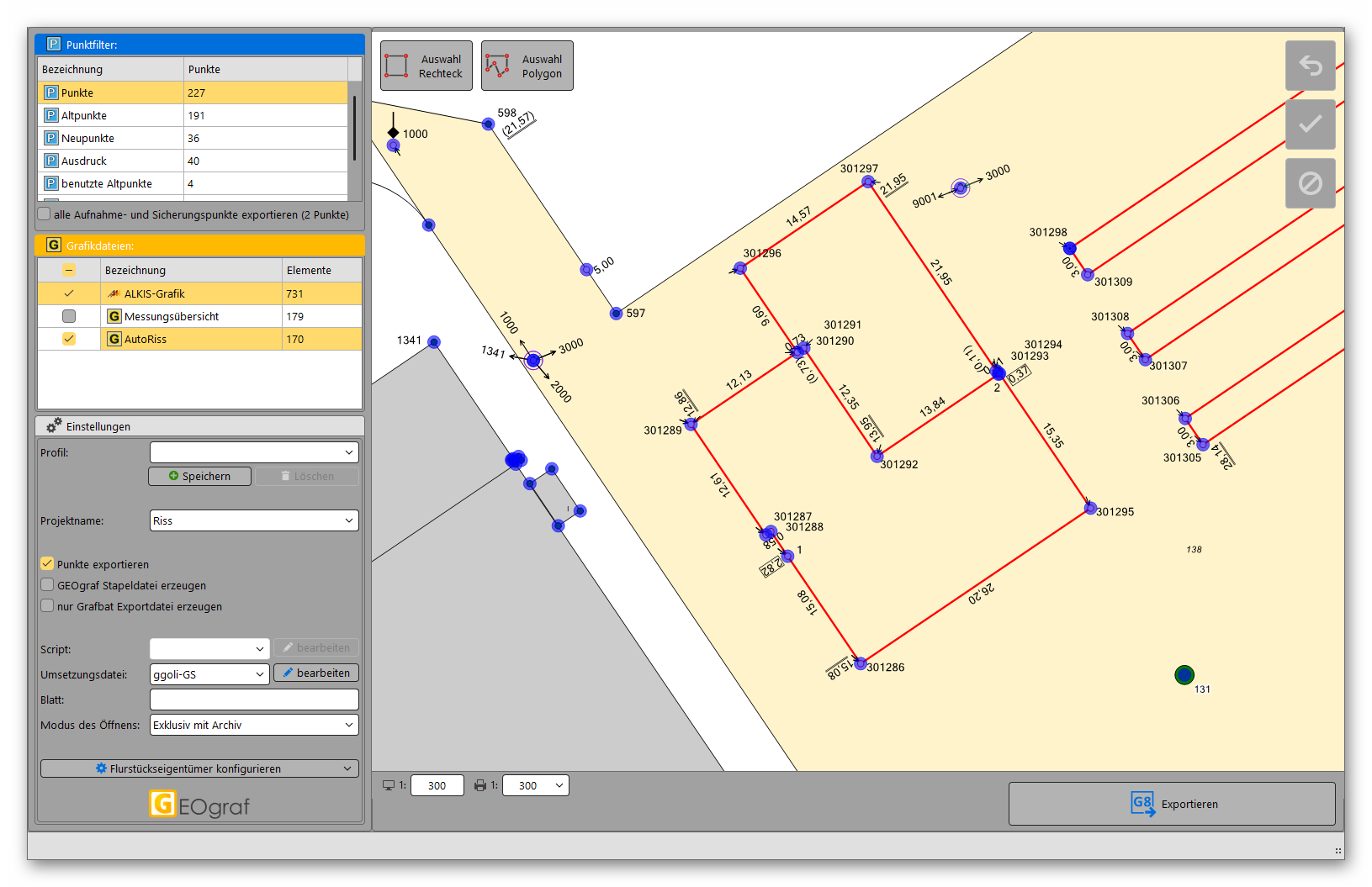

  • Erweiterung um eine grafische Auswahl und somit eine Angleichung an unseren Standard-Exportdialog, wie er auch bei den Schnittstellen zu GEOmobile 2 / LT, GEOmapper oder ASCII zu finden ist.

  • Direkte Übergabe der Autoriss – Grafikdatei: Der bisherige zusätzliche Import innerhalb von GEOgraf® entfällt. Die so übergebenen Maße und Punktnummern sind mit den zugehörigen Punkten bzw. Linien verknüpft. Erfolgt eine Verzerrung der Grafik, wandern die „Texte“ mit den Linien und Punkten.

  • Übergabe von im Außendienst erfassten Linienzügen an GEOgraf®.

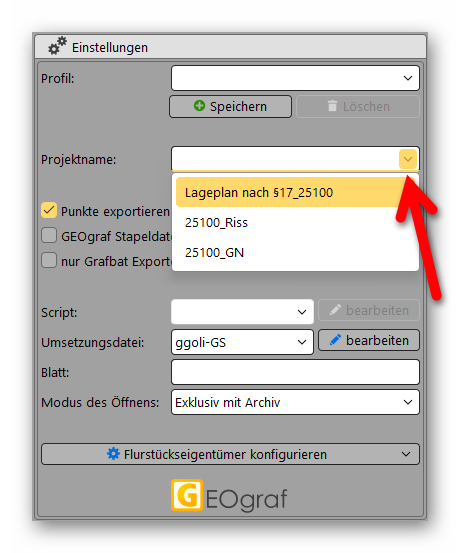

  • Vorschlaglisten für GEOgraf® Projektnamen:
     Abhängig von der Auftragsart, die von GEORG an GEO8 übergeben wird, lassen sich Projektnamen definieren und innerhalb des GEOgraf®-Exportdialogs auswählen.

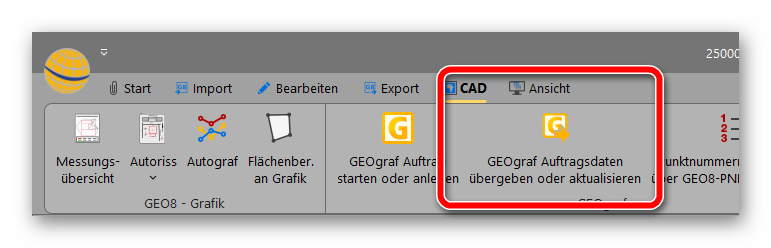

  • Übergabe von Auftragsdaten an GEOgraf®: Auf der Reiterkarte „CAD“ finden Sie einen neuen Button „Auftragsdaten an GEOgraf® übergeben oder aktualisieren“. Mit dieser neuen Funktion, übergeben Sie die in den GEO8 Abschnittseigenschaften enthaltenen Auftragsdaten an GEOgraf®, die dann wiederrum als Plotvariablen verwendet werden können.
